舍弗勒FAG精密主軸軸承簡介 | 盛達利
2020-07-29 14:47:18
2020第23屆青島國際機床展覽會
展覽時間：2020年7月18-22日
展覽地點：青島國際博覽中心(即墨區溫泉二路7-1號)
青島盛達利機電科技有限公司展位：W2館 B35
青島盛達利機電科技有限公司是新光智源集團子公司，成立于1997年，經過20多年的行業耕耘，現已發展成為舍弗勒中國機床行業最大的授權經銷商，主打優勢產品包括：德國舍弗勒 FAG/INA 進口軸承，優勢產品：直線導軌滑塊、精密主軸軸承、絲杠支撐軸承、重機軸承等，本期介紹產品FAG精密主軸軸承。
舍弗勒集團是一家來自德國的家族企業，其名稱來自于其創始人喬治·舍弗勒（Georg Schaeffler）博士的姓氏。舍弗勒集團是全球范圍內生產滾動軸承和直線運動產品的領導企業，也是汽車制造業中極富聲譽的供應商之一。通過三個知名品牌－INA，F(xiàn)AG和LUK，舍弗勒集團積極活躍在汽車制造、工業制造和航空航天領域。舍弗勒集團汽車工業部憑借其在轎車和貨車的整體動力系統（發動機、底盤、變速箱和輔助裝置）中的專業技術成為幾乎所有汽車制造商和其它主要供應商的可靠合作伙伴。
一、FAG主軸軸承簡介：

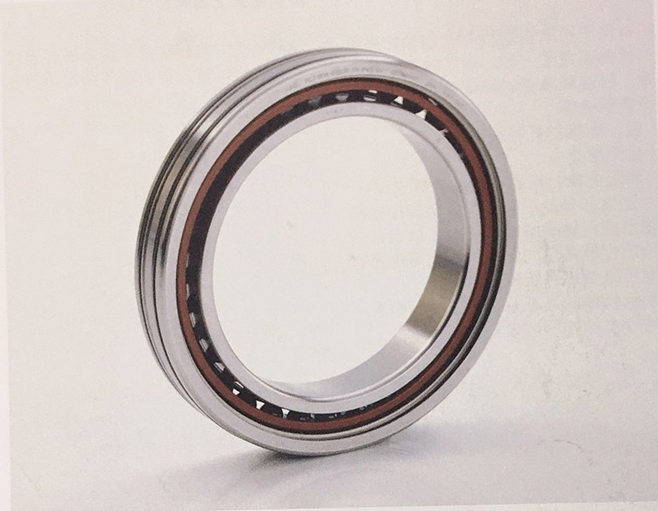

FAG主軸軸承是具有高精度的單列角接觸球軸承。外形尺寸已標準化，因此可與市場上其它同類產品進行互換。FAG擁有世界上成熟全面的用于機床主軸的高精密軸承的產品種類，代表了高性能的技術水平。FAG可以為市場上幾乎所有主軸的設計提供軸承。因此對主軸軸承的選擇可以滿足絕大部分具體應用的要求。
這類軸承的接觸形狀，材料選用，表面質量和潤滑劑進給等特性具有以下優勢:
●高精度
●極佳的高速性能
●高剛度
●良好的抗震性能。
對于新機床，具有提升重要性能并且降低成本的潛能。通過在軸承系統布置上運用專有技術和考慮及優化所采用的軸承類型并采用正確的方法安裝軸承可實現上述功能。
FAG主軸軸承的解決方案可使新的設計在市場上具有獨特的賣點，同樣也可增強現有設計的性能。樣本中提供了FAG主軸軸承實際的產品種類。但是表中列出的尺寸和設計類型并不完全;根據需要還提供其它尺寸和不同種類的主軸軸承。
二、FAG主軸軸承主要分類：

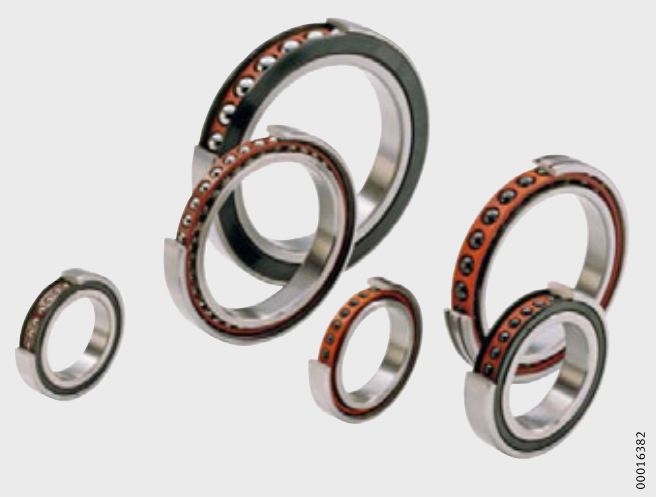

圖1 FAG萬能配對軸承可能的組合形式
1.FAG萬能配對軸承
FAG萬能配對軸承是一種特殊的產品。它們可以按照任何一種布置形式進行安裝，不會造成任何性能損失，并且可以隨意組合在不同的排列中。這一特點帶來了非常重要的物流上的勢，尤其是在備件的購買和庫存管理方面，軸承可以按照外圈外表面上的標記進行安裝配置。

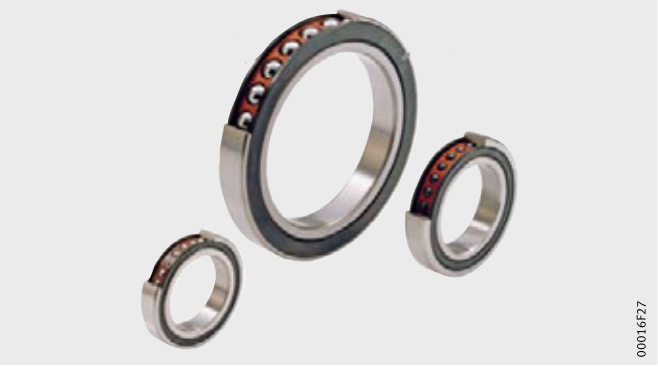

圖2 FAG 密封式主軸軸承
2.FAG密封式主軸軸承
主軸軸承是高精密的功能部件，很容易受環境影響而造成損壞，例如污染和氣流。恰當?shù)挠椭亢蜐櫥瑒┑倪x擇同樣也是直接影響機床使用壽命的關鍵，因為潤滑劑的使用壽命就是軸承的使用壽命。在早期，F(xiàn)AG建立了密封式高速主軸軸承(HSS, HCS和XCS)的標準?，F(xiàn)在幾乎所有的主軸軸承都有兩端含非接觸式間隙密封的類型。正是這種特殊的密封帶來的優勢使得它為市場所接受。FAG密封式主軸軸承注入FAG ARCANOL L075高性能潤滑脂并具有下列優點:
●堅固耐用，結構緊湊
●即裝即用，終生潤滑，免維護
●注有適量的合適類型的潤滑脂
●可防止污染和氣流
密封式主軸軸承的廣泛應用標志了潤滑方式從油潤滑向脂潤滑的轉換。
高速FAG密封式主軸軸承進行分類時在代號中加有S (密封的縮寫)。對于大球軸承如前綴為B的軸承，則用后綴.2RSD表示這種密封。

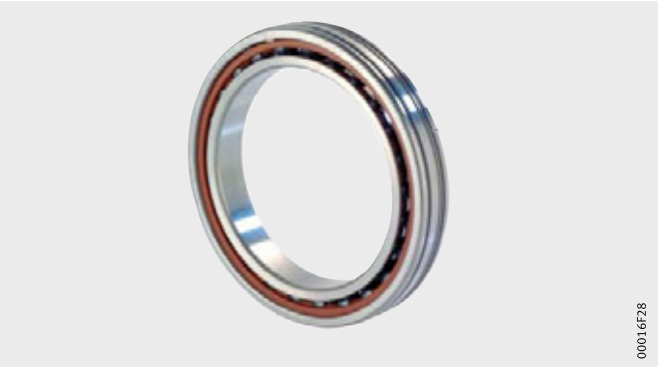

圖3 FAG直接潤滑軸承
3.FAG直接潤滑軸承
在脂潤滑無法滿足要求的情況下，F(xiàn)AG直接潤滑軸承是提高主軸轉速的最佳選擇。直接潤滑軸承能保證供給的潤滑劑更加接近于滾動接觸區域。它是通過軸承外圈上圓周方向的潤滑溝槽和徑向潤滑油孔實現。加上精密的O型密封圈使軸承在軸承座中得到密封。FAG直接潤滑軸承可達到極高的轉速。其特殊功率密度并不是這種設計上的唯一優勢。也減少了周邊結構元件的費用。這樣既節省空間又降低成本。
圖4 FAG混合陶瓷球軸承
4. 混合陶瓷球軸承
市場上對鋼制內外圈配陶瓷球的軸承的需求越來越多。最初只用在高轉速下，如今混合陶瓷球軸承也用于低轉速的情況。其原因在于:
●其堅固耐用和可靠性高
●顯著延長潤滑脂的使用壽命
與鋼對鋼的材料組合相比，使用鋼配陶瓷的材料能明顯降低潤滑劑上的載荷。橢圓形的應力變形區域更小，因此減少了對潤滑劑的應力。正因為使用不同的材料，粘附出現的機率更低。同理與全部是鋼制的軸承相比，其熱應力也降低了。使用陶瓷球軸承大大提高了轉速，由此也擴大了脂潤滑的使用范圍。
包括設計和實際運轉方面的整個系統的成本，得到充分的降低。

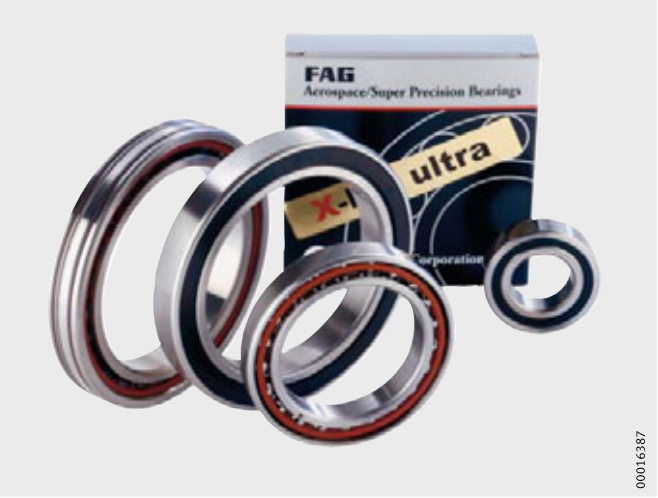

圖5 FAG X-life 超長壽命軸承
5. X-life超長壽命軸承
X-life超長壽命軸承專為轉速和載荷要求極高的工況而設計。這種軸承的套團材料為Cronidur 30，一種高氮不銹鋼。與傳統的滾動軸承鋼100Cr6相比，Cronidur 30的金相組織結構更好，可確保運行溫度較低并且承受更高的接觸應力。材料疲勞壽命的測試值遠遠超出了計算值，可以認為在實際應用中軸承是絕對可靠的。在混合摩擦的情況下，這種軸承鋼比標準軸承鋼100Cr6的疲勞極限高10倍。同樣這種軸承鋼的赫茲應力，抗腐蝕性和熱硬度也明顯優于普通滾動軸承鋼。
與普通軸承相比，X-life ultra軸承的使用壽命更長，從而降低了系統成本。原則上，所有的主軸軸承都提供相應的X-life ultra產品。要充分發揮X-life ultra軸承的良好性能，必須正確設計軸承的周邊結構。
圖6 帶TX保持架的直接潤滑主軸軸承
6. 帶TX保持架的主軸軸承

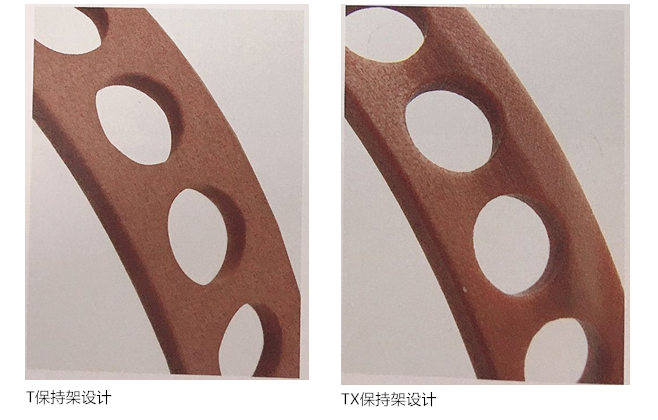

使用時除了選擇材料和潤滑劑，潤滑劑的量和潤滑劑的供給也能減小軸承內的摩擦，尤其是對于高轉速的工況。這一特點在FAG帶TX保持架的主軸軸承新產品上表現為軸承的溫升大幅度降低。這種新的內部設計依據是，保持架的接觸點對提高轉速極為重要。改進的保持架設計和潤滑劑的流動使得FAG TX 主軸軸承在高速運轉時溫升減小10%。同時，這種新的軸承系列在相同邊界條件下有可能使轉速最高提升10%，軸承的工作可靠性隨之提高，機床停機時間和系統成本也隨之降低。新保持架設計的優點非常明顯，F(xiàn)AG已經把這種TX保持架應用到主軸軸承中，使其成為可選的一種主軸軸承。
（End）
（本期介紹到此結束，更多產品技術問題請咨詢青島盛達利機電科技有限公司）
